CAD倒角的快捷命令是“cha”。具体步骤如下：首先我们打开需要编辑的CAD图纸，点击输入命令：cha，回车确定，之后输入“D”，选择距离。然后我们在弹出来的窗口中点击输入想要设置的第一个倒角距离，回车确定，之后输入想要设置的第二个倒角距离，回车确定。

我们平时在使用CAD的时候，我们会使用到的一个工具那就是倒角工具，这个倒角工具其实和倒圆角差不多，但是也有一定的区别。

对于我们来说，掌握好这个工具还是非常不错的，那么就来告诉大家CAD倒角快捷键命令怎么用吧！

方法/步骤

第1步

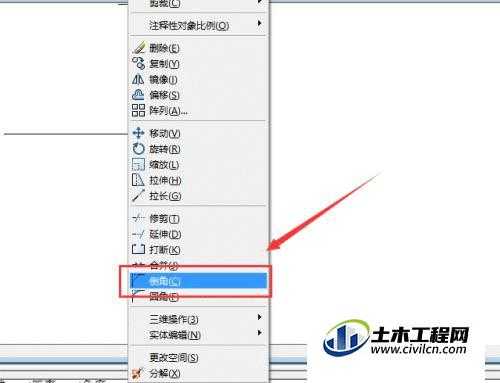

首先我们可以点击CAD界面的修改工具，然后我们会弹出一个下拉框，这里我们可以看到下拉框的下面有一个倒角的选项，这里我们点击这个倒角是可以进入倒角修改的。

第2步

或者我们可以点击CAD桌面的最右边的修改快捷工具，然后在快捷修改工具可以找到倒角工具，或者我们直接使用快捷命令CHA，然后按一下空格键或者回车键。

第3步

然后我们会发现，我们进入倒角过后，提示我们选择第一条线段和第二条线段，但是我们选择好后，倒角却没有修改完成，这里我们需要输入D，然后按空格键。

第4步

然后我们输入我们第一个倒角距离，然后点击空格键，然后我们继续输入第二个倒角距离，然后点击空格键。

第5步

然后就是我们选择我们的倒角线段，也就是我们上面输入的距离，这里我们根据自己的需求选择好我们的2个线段，然后我们按一下空格键或者回车键就可以了。

第6步

我们还有一种方法可以画我们的倒角，这里主要是用角度来画倒角，这里我们还是输入CHA然后空格，然后输入A，点击空格键，这样我们就进入了我们的角度修改倒角了。

第7步

然后我们就是输入我们第一条直线倒角的长度，这里我们还是根据自己的需要来输入距离就可以了，然后点击回车键或者空格键。

第8步

然后我们就是输入我们的第一条直线的倒角角度，这里也是根据我们的需要来选择的，输入的角度要在图像的角度限制内哟，比如这个就要在0读到90读之间。然后空格键。

第9步

然后我们就是选择好我们的倒角线，这里我们还是需要选择2条直线哟，第一条就是我们的倒角开始线，然后就可以成功的画出我们的倒角了。

温馨提示：

以上就是关于“CAD倒角快捷键命令是多少？”的方法，还不太熟悉的朋友多多练习。
