1.导出表的定义
导出表大多存在于DLL中，目的就是用来导出其他exe运行的函数。不管exe或者DLL的本质都是PE文件。
2.准备工作
写一个DLL文件并简单调用一下。
2.1主要代码
2.1.1 .C文件
[C++] 纯文本查看 复制代码

DLLIMPORT int Add(int a,int b){        return a+b;}DLLIMPORT int Sub(int a,int b){        return a-b;}DLLIMPORT int Mul(int a,int b){        return a*b;}DLLIMPORT int Div(int a,int b){        return a/b;}

DLLIMPORT关键字可以用来修饰某个函数或者时变量就会被导出。
2.1.2 .H文件
[C++] 纯文本查看 复制代码

DLLIMPORT int Add(int a,int b);DLLIMPORT int Sub(int a,int b);DLLIMPORT int Mul(int a,int b);DLLIMPORT int Div(int a,int b);

2.1.3 测试代码
[C++] 纯文本查看 复制代码

#include<Windows.h>#include<stdio.h>#include<stdlib.h>int main(){        typedef int(* FUNT)(int,int);        //定义函数指针        HINSTANCE Hint = LoadLibrary("test.dll");        调用先前写好的DLL                if(Hint==NULL)        {                printf("DLL调用失败");        //测试        return 0;        }        FUNT ADD =(FUNT)GetProcAddress(Hint,"Add");        FUNT SUB =(FUNT)GetProcAddress(Hint,"Sub");        FUNT MUL =(FUNT)GetProcAddress(Hint,"Mul");        FUNT DIV =(FUNT)GetProcAddress(Hint,"Div");                int a=20,b=10;                printf("和为%d\n",ADD(a,b));        printf("差为%d\n",SUB(a,b));        printf("积为%d\n",MUL(a,b));        printf("商为%d\n",DIV(a,b));                FreeLibrary(Hint);        //释放        return 0;}

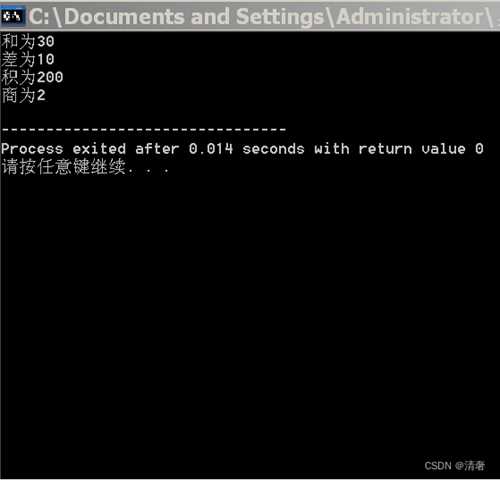

2.1.4 结果

2.2导出函数定义声明
[C#] 纯文本查看 复制代码

> EXPORTS    Add @1    Div @2    Mul @3    Sub @4

3.导出表的位置
导出表位于扩展PE头的DIRECTORY DataDirectory[10]里，该数组有10个成员，第一个就是导出表，即DIRECTORY DataDirectory[0]。
[C++] 纯文本查看 复制代码

> typedef struct _IMAGE_DATA_DIRECTORY>  {> DWORD   VirtualAddress;        //导出表开始的地址       **注意是RVA的值**> RVADWORD   Size;                //导出表大小> }> IMAGE_DATA_DIRECTORY, *PIMAGE_DATA_DIRECTORY;

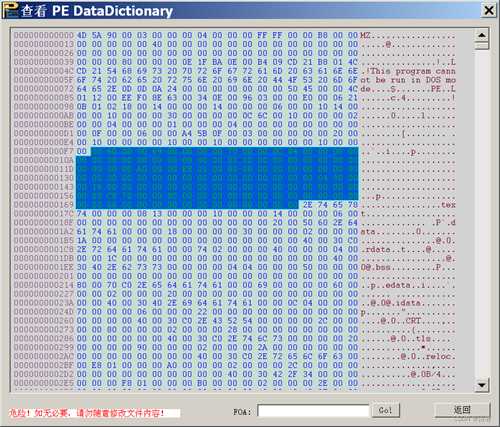

关于PE文件结构前面提到很多，这里不再赘述，直接用StudyPE+工具找出，如图：

选中区域就是数组里的内容，
前四个字节就是导出表的位置：0x00006000是RVA（内存偏移地址）的值，要转化成FOA（文件偏移地址）才能分析；
这里简单说一下，RVA转FOA的步骤：
1.判断RVA是否位于PE头中，如果在，那么RVA==FOA;
2.判断RVA的值在哪一个区段中，求出RVA与该区段开始地址的差值；
3.FOA=节.PointerToRawData（节区在文件中开始地址）+差值
我们来手动算一下，

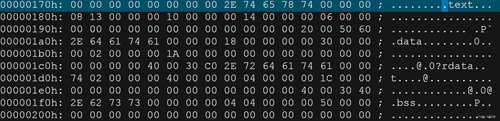

1.节表开始的位置在0x00000178，则RVA不属于PE头

2.观察可知RVA介于.edata和.idata区段之间，
(

差值为：0x00006000-0x00006000=0x0

3.FOA=0x2000+0x0=0x2000
接着四个字节就是导出表的大小：0x00000069;
4.导出表的结构
现在我们找到了导出表的文件地址，贴上导出表的数据结构和对应的二进制代码：

> [C] 纯文本查看 复制代码

typedef struct _IMAGE_EXPORT_DIRECTORY {    **0x00**        DWORD   Characteristics;    //用不到    **0x04**           DWORD   TimeDateStamp;      //时间戳.  编译的时间. 把秒转为时间.可以知道DLL的编译时间.此处和标准PE头的第二个成员一样    **0x08**         WORD    MajorVersion;    **0x0a**       WORD    MinorVersion;    **0x0c**         DWORD   Name;　　　　　　　　　　　//指向该导出表文件名的字符串,也就是这个DLL的名称    存储的RVA 地址，需要转换    **0x10**       DWORD   Base; 　　　　　　　　　　// 导出函数的起始序号   **0x14**        DWORD   NumberOfFunctions;     //所有的导出函数的个数    **0x18**       DWORD   NumberOfNames;         //以名字导出的函数的个数    **0x1c**       DWORD   AddressOfFunctions;     // 导出的函数地址的 地址表  RVA 即函数地址表     **0x20**      DWORD   AddressOfNames;         // 导出的函数名称表的  RVA      即函数名称表   **0x24**        DWORD   AddressOfNameOrdinals;  // 导出函数序号表的RVA   即函数序号表} IMAGE_EXPORT_DIRECTORY, *PIMAGE_EXPORT_DIRECTORY;

直接从名字开始分析：导出表文件名所在的地址是：0x6050
差值：0x00006050-0x00006000=0x00000050;
FOA=0x00002000+0x00000050=**0x00002050**;

字符串以00结尾，可知该DLL的名字是test.dll;
**导出函数的起始序号（01）稍后分析；**
**导出函数的个数**在0x14位，为4个；
**以名字导出的函数**的个数在0x18位，为4个（说明DLL没有隐藏函数名字，转用序号调用）；
导出函数有4个，所以导出函数的地址有4个，是连续的；
**函数地址表**
起始序号——>下标函数地址（FOA)函数名（此表中函数名为二进制代码推出）01——>0
