顶象滑块逆向分析——背景图还原分析
技术教程 2024/11/23 佚名
35 1536
DDR爱好者之家 Design By 杰米

本章节内容，是对顶象滑块背景图的还原算法分析。
官网demo地址

https://www.dingxiang-inc.com/business/captcha

你可以用官网提供的demo去分析，也可以直接注册一个顶象账号，然后放到本地调用调试。
我是自己注册了一个账号，调用官方SDK做的测试，具体细节可自行查看文档相关SDK，分析代码是通用的，好处是可以防止一些其他东西的干扰，方便调试分析

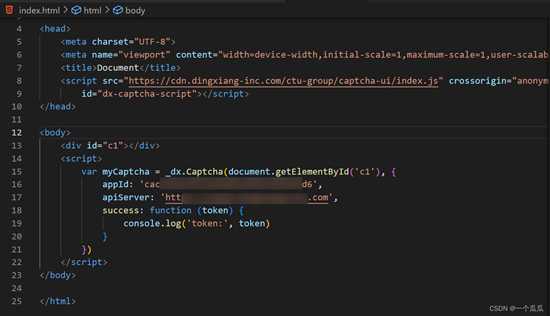

环境准备

顶象滑块逆向分析——背景图还原分析

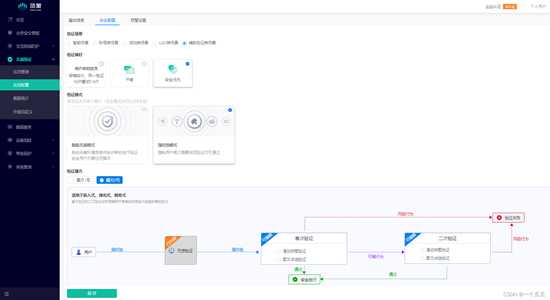

后台配置是这样噻的
顶象滑块逆向分析——背景图还原分析

顶象滑块逆向分析——背景图还原分析

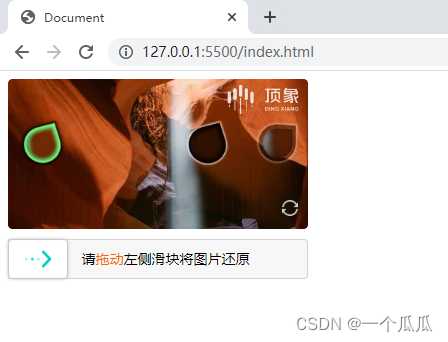

在本地起一个服务，成功之后就是这个样子

顶象滑块逆向分析——背景图还原分析

开始分析

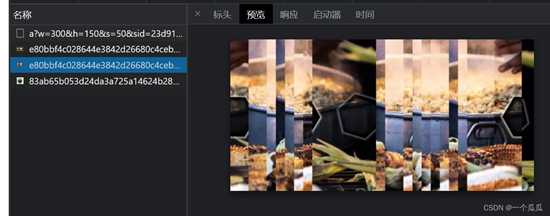

可以看到，背景图是做了乱序处理的

顶象滑块逆向分析——背景图还原分析
通过请求堆栈，这里是要去查看第二张请求完的背景图图片的请求堆栈，不要去看第一张的，直接定位到最后一个调用堆栈
顶象滑块逆向分析——背景图还原分析

格式化之后，在此处下断点，可以看到，这是一个赋值操作，断点上面有几个需要注意的可疑点，这里提一嘴，像这种图片还原操作，目前正向开发99%绝壁是会用到canvas去操作。

顶象滑块逆向分析——背景图还原分析

开启Fiddler文件替换调试
替换之后可能会出现跨域问题，这里的建议是自己制作一个跨域浏览器，简单方便，无视跨域问题，一劳永逸，这种问题就不要花太久时间折腾。

在basic-Captcha-js.js文件中:

顶象滑块逆向分析——背景图还原分析

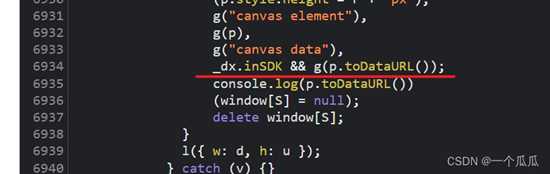

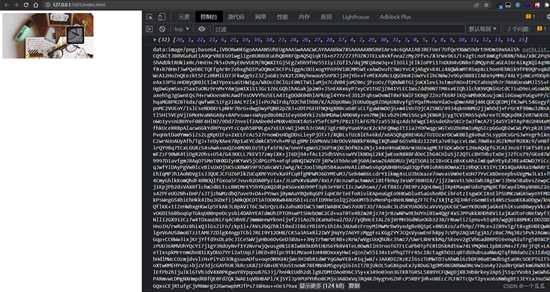

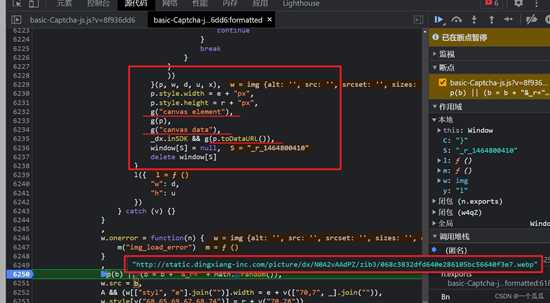

在p.toDataURL()这行代码，这是在获取canvas的base64的内容，我们输出看一下

顶象滑块逆向分析——背景图还原分析

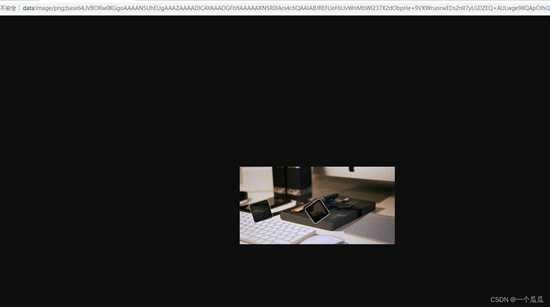

再将base64内容显示一下，可以看到，这是他还原之后的内容，那继续往回跟堆栈

顶象滑块逆向分析——背景图还原分析

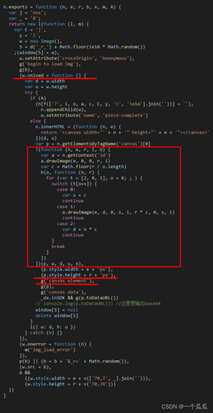

我们先看一下他的上下文代码，这一块全是逗号表达式调用，而且关键字很多，这里可以手动还原一下

顶象滑块逆向分析——背景图还原分析

简化之后的代码，这样看他的逻辑就清晰很多了

n.exports = function (n, e, r, b, x, m, A) {      var j = "ous",        _ = "8";      return new l(function (l, m) {        var C = "}";        var  y = "l";        var w = new Image();        var S = d("_r_") + Math.floor(1e10 * Math.random());        (window[S] = w),          w.setAttribute("crossOrigin", "Anonymous"),          g("begin to load img"),          g(b),          (w.onload = function () {            var d = w.width;            var u = w.height;            try {              if (A)                (n.innerHTML = ""),                  n.appendChild(w),                  w.setAttribute("name", "piece-complete");              else {                n.innerHTML = (function (n, e) {                  return (                    '<canvas width="' + n + '" height="' + e + '"></canvas>'                  );                })(d, u);                var p = n.getElementsByTagName("canvas")[0];                !(function (n, e, r, i, o) {                  var a = n.getContext("2d");                  a.drawImage(e, 0, 0, r, i);                  var c = Math["floor"](r / o.length);                  h(o, function (n, r) {                    for (var t = [2, 0, 1], o = 0; ; ) {                      switch (t[o++]) {                        case 0:                          var s = c;                          continue;                        case 1:                          a.drawImage(e, d, 0, s, i, r * c, 0, s, i);                          continue;                        case 2:                          var d = n * c;                          continue;                      }                      break;                    }                  });                })(p, w, d, u, x),                  (p.style.width = e + "px"),                  (p.style.height = r + "px"),                  g("canvas element"),                  g(p),                  g("canvas data"),                  _dx.inSDK && g(p.toDataURL());                  console.log(p.toDataURL())                  (window[S] = null);                  delete window[S];              }              l({ w: d, h: u });            } catch (v) {}          }),          (w.onerror = function (n) {            m("img_load_error");          }),          p(b) || (b = b + "&_r=" + Math.random()),          (w.src = b),          A &&            ((w.style.width = e + v(["70,7", _].join(""))),            (w.style.height = r + v("70,78")));      });    };

这有一个地方需要说明一下，官网demo和通过SDK调用的代码，会有一些区别，在上面代码中

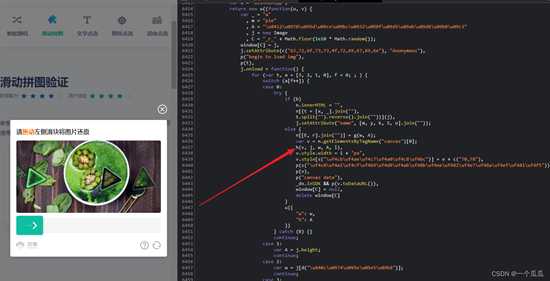

!(function (n, e, r, i, o) 这个匿名函数，在官网demo中会是一个 h 函数，或者其他名字，他的内容是下面这样的

顶象滑块逆向分析——背景图还原分析
顶象滑块逆向分析——背景图还原分析
回到正题，我们稍微瞟一眼这个代码，了解下他大概在干什么：

  1. var w = new Image(); // 实例化一个图片对象；
    1. w.onload，图片加载完毕之后，创建canvas标签；
    2. 然后执行一个匿名函数!(function (n, e, r, i, o)；
    3. 在匿名函数里面又有画图方法a.drawImage，对canvas进行画图；
    4. 最后执行其他操作，然后结束

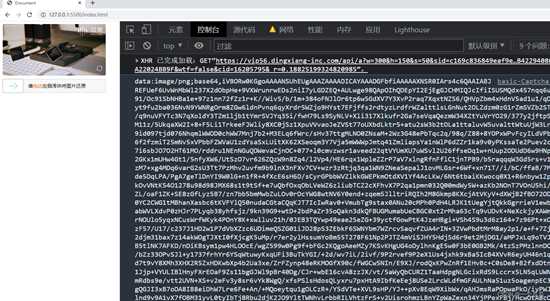

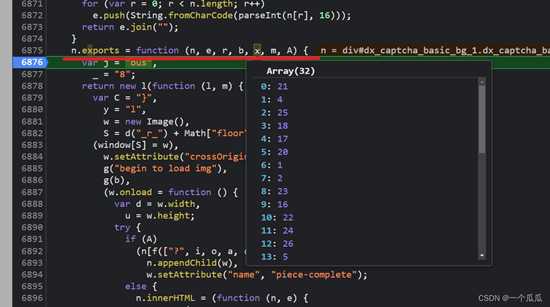

了解了这些之后，我们看一下匿名函数里面的参数，输出一下这几个参数，可以看到，这个参数o是一个数组，可以基本判定他就是图片还原的路径列表
顶象滑块逆向分析——背景图还原分析

我们知道了这个，还要找出一个东西，路径是怎么生成的？？

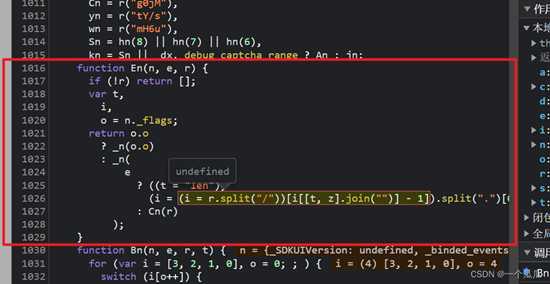

继续往回找，他是由这个x传进来的
顶象滑块逆向分析——背景图还原分析
顶象滑块逆向分析——背景图还原分析
顶象滑块逆向分析——背景图还原分析

到此，我们基本上把背景还原算法需要的东西都整理出来了。

背景还原路径算法

下面是图片URL还原路径的算法：

function En (n, e, r) {  if (!r) return []  var t  var i  var o = { o: undefined }  return o.o    ? _n(o.o)    : _n(        e          ? ((t = 'len'), (i = (i = r.split('/'))[i.length - 1]).split('.')[0])          : Cn(r)      )}function r (n, e) {  if (n.includes) return n.includes(e)  for (var r = 0, t = n.length; r < t; r++) if (n[r] === e) return !0  return !1}function _n (n) {  for (var e, t = [], i = 0; i < n.length; i++) {    var o = n.charCodeAt(i)    if (32 === i) break    for (; r(t, o % 32); ) o++    t[      ((e = 'hsup'),      e        .split('')        .reverse()        .join(''))    ](o % 32)  }  return t}function Cn (n) {  var e  if (!n) return ''  e = n.split('?')[1][['spl', 'it'].join('')]('&')  var r = [0, 0]  return (    t(e, function (n) {      var e = n.split('=')      n && 'c' === e[0] && e[1] && 'null' !== e[1]        ? (r = [e[1]])        : ('aid' === e[0] && (r[1] = e[1]), 'sid' === e[0] && (r[0] = e[1]))    }),    r.join('')  )}// 这里的图片链接会失效，请拿最新的链接去测试let urlPATH = 'http://static.dingxiang-inc.com/picture/dx/79bBXvCGvU/zib3/4ac41ecfd57b44c1b62fa07c9c843ed4.webp'let pathList = En({}, true, urlPATH)console.log(pathList)

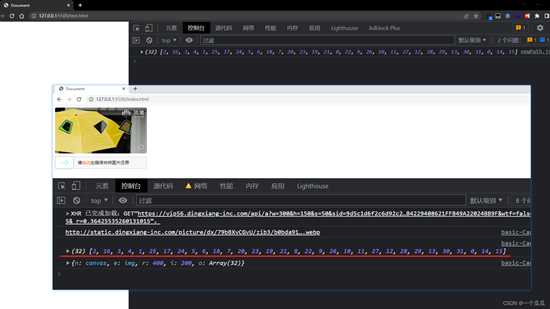

验证一下，路径列表一致

顶象滑块逆向分析——背景图还原分析

背景图片还原

拿到路径列表算法之后，我们再去还原图片，部分算法如下，在上面n.exports = function (n, e, r, b, x, m, A) 的基础上做了一些删改，将不需要的代码简化了，另外做了函数封装处理，完整部分在这个链接

https://gitcode.net/weixin_45307278/dxslider_test.git

function getImageBase64 (urlPATH) {  function En (n, e, r) {    if (!r) return []    var t    var i    var o = { o: undefined }    return o.o      ? _n(o.o)      : _n(          e            ? ((t = 'len'),              (i = (i = r.split('/'))[i.length - 1]).split('.')[0])            : Cn(r)        )  }  function r (n, e) {    if (n.includes) return n.includes(e)    for (var r = 0, t = n.length; r < t; r++) if (n[r] === e) return !0    return !1  }  function _n (n) {    for (var e, t = [], i = 0; i < n.length; i++) {      var o = n.charCodeAt(i)      if (32 === i) break      for (; r(t, o % 32); ) o++      t[        ((e = 'hsup'),        e          .split('')          .reverse()          .join(''))      ](o % 32)    }    return t  }  function Cn (n) {    var e    if (!n) return ''    e = n.split('?')[1][['spl', 'it'].join('')]('&')    var r = [0, 0]    return (      t(e, function (n) {        var e = n.split('=')        n && 'c' === e[0] && e[1] && 'null' !== e[1]          ? (r = [e[1]])          : ('aid' === e[0] && (r[1] = e[1]), 'sid' === e[0] && (r[0] = e[1]))      }),      r.join('')    )  }  var pathList = En({}, true, urlPATH)  console.log(pathList)  let w = new Image()  w.setAttribute('crossOrigin', 'Anonymous')  w.src = urlPATH  w.onload = function () {    var d = w.width    var u = w.height    let el = document.getElementsByTagName('body')[0]    el.innerHTML = '<canvas id="canvas"></canvas>'    let p = document.getElementById('canvas')    !(function (n, e, r, i, o) {      var a = n.getContext('2d')      a.drawImage(e, 0, 0, r, i)      var c = Math.floor(r / o.length)      win_h(o, function (n, r) {        for (var t = [2, 0, 1], o = 0; ; ) {          switch (t[o++]) {            case 0:              var s = c              continue            case 1:              a.drawImage(e, d, 0, s, i, r * c, 0, s, i)              continue            case 2:              var d = n * c              continue          }          break        }      })    })(p, w, d, u, pathList)    console.log(p.toDataURL())  }}// 这里的图片链接会失效，请拿最新的链接去测试var urlPATH = 'http://static.dingxiang-inc.com/picture/dx/79bBXvCGvU/zib3/4a64f9302585450da279c527c161a35b.webp'getImageBase64(urlPATH)

输出验证结果如下

顶象滑块逆向分析——背景图还原分析

下面是我自己写的识别算法，你也可以使用其他库去识别，这里用的是opencv的模型匹配，识别成功率在92%左右，代码我放到了上面的仓库链接中，使用时记得 pip install opencv-python

import cv2import time# 顶象滑块识别def dXImgSlider(origin, sliderImg):    slider = cv2.imread(sliderImg)    originImg = cv2.imread(origin)    bgImg = cv2.cvtColor(originImg, cv2.COLOR_BGR2GRAY)    sliderImg = cv2.cvtColor(slider, cv2.COLOR_BGR2GRAY)    # 反相    frame_gray_c = sliderImg.copy()    height, width = frame_gray_c.shape    for i in range(height):        for j in range(width):            pv = frame_gray_c[i, j]            frame_gray_c[i][j] = 255 - pv    # 高斯滤波    imgGaussianBlur1 = cv2.GaussianBlur(frame_gray_c, (3, 3), 0)    imgGaussianBlur2 = cv2.GaussianBlur(bgImg, (7, 7), 0)    # 获取模板图像的高和宽    th, tw = sliderImg.shape[:2]    # 使用标准相关系数匹配,1表示完美匹配,-1表示糟糕的匹配,0表示没有任何相关性    result = cv2.matchTemplate(imgGaussianBlur2, imgGaussianBlur1, cv2.TM_CCOEFF_NORMED)    min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(result)    tl = max_loc    br = (tl[0] + tw, tl[1] + th)    # 绘制识别框    im = cv2.rectangle(originImg, tl, br, (0, 0, 255), 2)    t = time.time() - 60 * 60 * 24 * 30    time_string = time.strftime("%Y%m%d%H%M%S", time.localtime(t))    cv2.imwrite("result" + time_string + ".jpg", im)    resObj = [tl[0], tl[1], br[0], br[1]]    print(resObj)    return resObjif __name__ == '__main__':# 第一个参数背景图，第二个参数滑块图dXImgSlider('./dingxiang/bg1.png', './dingxiang/icon1.png')

以上就是图片还原的算法分析，学习使用
