本实例制作的是激光打印机的宣传海报，设计时应主要考虑的是整体画面的颜色和清晰度，因为这两项将是突出打印机卖点的主要内容。在该实例中通过绘制色彩丰富、鲜艳的热气球图形，并通过高清度的画面效果，从而突出打印机的打印效果，起到该海报宣传的目的。图12-36所示为该实例的完成效果。

图12-36 本实例完成效果

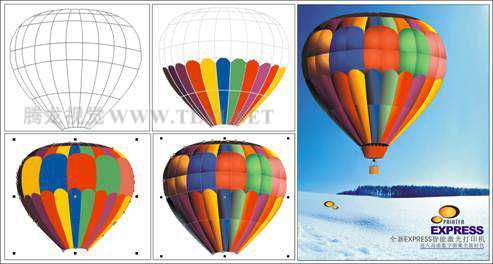

在该实例中主要通过绘制生动、形象的热气球图形，从而烘托海报宣传的主题。在对热气球深入刻画时，主要使用了“交互式填充”工具，通过灵活、巧妙的使用该工具，制作出色彩丰富且具立体效果的热气球图形。图12-37出示了本实例的制作流程图。

图12-37 本实例制作流程

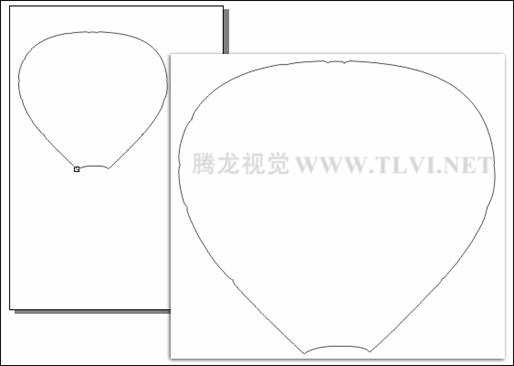

（1）运行CoerlDRAW，创建一个空白文档，保持属性栏的默认设置。然后使用工具箱中的“贝塞尔”工具，参照图12-38所示绘制热气球的外轮廓图形。

图12-38 绘制热气球外轮廓图形

（2）接下来使用工具箱中的“3点曲线”工具，在热气球上面绘制曲线，如图12-39所示，然后将热气球上的曲线群组。读者也可以执行“文件”→“导入”命令，将本书附带光盘\Chapter-12\“气球网格.cdr”文件导入使用，调整其位置即可。

图12-39 绘制曲线

（3）使用工具箱中的“贝塞尔”工具，参照热气球上的网格，在上面绘制图形，并分别设置其填充颜色，如图12-40所示。然后使用“选择”工具框选绘制的图形，按下<Ctrl+PageDown>键，调整其顺序到气球上网格图形下面。

提示：为气球填充颜色从左至右依次为黑色（C71、M90、Y89、K42），深紫色（C79、M95、Y63、K24），紫色（C55、M96、Y57、K9），红色（C6、M99、Y95、K0），黄色（C1、M18、Y96、K0），蓝色（C95、M53、Y2、K0），绿色（C51、M12、Y80、K0），红，紫色（C26、M81、Y11、K0），红，黄色（C1、M18、Y96、K0）。

图12-40 绘制图形

（4）参照以上方法，再绘制如图12-41所示其他图形，并分别填充颜色。读者也可以导入本书附带光盘\Chapter-12\“气球实色填充效果.cdr”文件，取消图形的群组，复制相应图形到绘图页面中即可。

提示：填充颜色从左至右依次为黑色，淡黄色（C2、M30、Y95、K0），蓝色（C95、M53、Y2、K0），红，绿色（C51、M12、Y80、K0），橙色（C4、M69、Y61、K0）。顶部填充颜色与气球底部填充同样的颜色。

图12-41 绘制图形

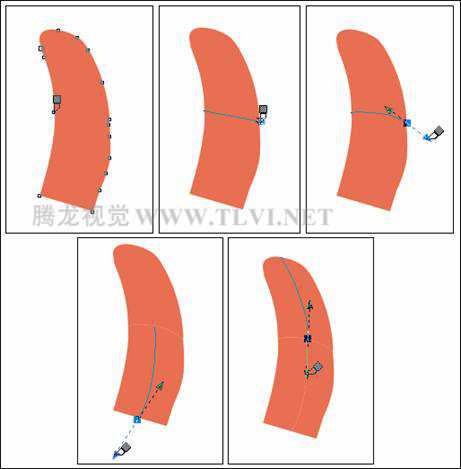

（5）使用“选择”工具，选择热气球右侧的图形，按下<Shift+PageUp>键将其放到最上层。使用“刻刀”工具，参照图12-42所示将图形切割为四个小图形。为了便于读者观察操作步骤，暂时将图形拖到页面空白处进行切割。

提示：按下<Shift>键，将鼠标移到需要切割图形的边缘，当刻刀工具变为竖立时，单击鼠标，然后移到图形另一边缘，鼠标再次变为竖立时单击鼠标，不要松开鼠标，向一旁拖动出它的控制柄，调整切割线的弯曲度，然后再松开鼠标，将图形切割。

图12-42 切割图形

（6）使用相同的操作方法，参照图12-43所示沿白色线条将其它图形分别切割为四个小图形。然后再将底部的图形分别切割为两个图形。

图12-43 切割图形

（7）使用“选择”工具，选择底部的气球轮廓图形，将其填充为黑色，如图12-44所示。

图12-44 填充颜色

（1）接下来为气球填充渐变，使其具有立体效果。如图12-45所示选择气球右侧的黄色图形，然后使用“交互式填充”工具，在图形上拖出渐变。

图12-45 填充渐变

（2）接着参照图12-46所示，在其属性栏中的颜色下拉列表框中设置该图形的渐变颜色。

图12-46 设置渐变颜色

（3）参照以上方法，再为其他图形填充渐变，如图12-47所示。

图12-47 填充渐变
