在进行活动策划时，有时需要绘制活动场地的平面图，但是专业制图软件CAD也不是短时间内能够轻易掌握的。那么，今天就为大家分享利用Coreldraw软件来制作场地平面图，虽然效果会比较粗糙，但是整体观感上还是可以满足的。
- 软件名称：
- CorelDRAW X5 中文正式版 v15.2.0.661 附详细安装教程
- 软件大小：
- 496MB
- 更新时间：
- 2016-05-16立即下载
1、精确测量现场，掌握实际尺寸。因为Coreldraw软件不能自动生成尺寸及其明细，所以在制图之前，需要对整个利用的场地进行精细的测量。在草图上标注对应的尺寸和物体说明，方便后期制图时能够得心应手。
2、在Coreldraw软件制图
1）墙体的制作

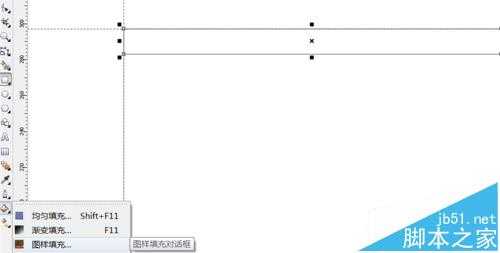

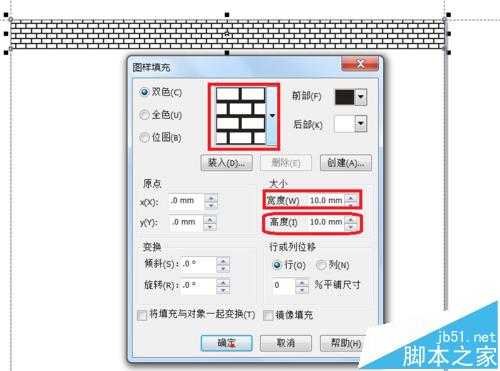

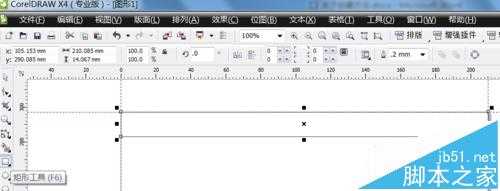

单击左侧工具栏中的“矩形工具”，在编辑页面按需要拖动一个长方形，然后单击“填充工具”，选择“图样填充”，在出现的对话框中选择如图所示的墙体状，改变一下系统默认的宽度和高度，点击“确定”按钮就生成了墙体效果啦。
2）出入口（门）的制作

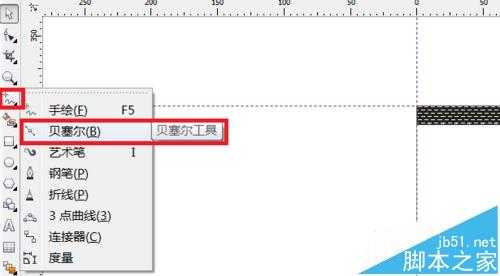

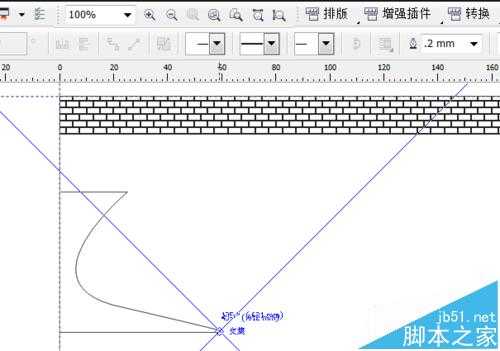

单击左侧工具栏中的“手绘工具”，选择“贝塞尔工具”，然后鼠标单击在编辑页面进行拖动，直至成为1个弧形，然后在点击“手绘工具”，按住Ctrl键画出2条直线。直线会自动对接弧线的节点，所以出现“节点”字样的时候就可以再点击一次鼠标。
这样，一个门的雏形就形成了，如果有需要，还可以调整线条的厚度。
3）尺寸的标注
对于平面图而已，尺寸是必不可少的元素。

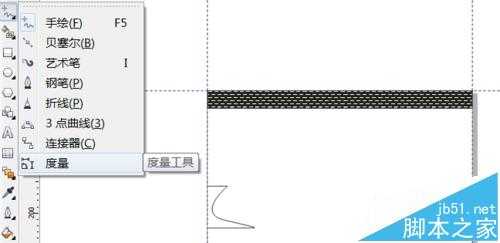

单击左侧工具栏中的“手绘工具”，找到“度量工具”。然后根据需要调整度量工具的方向来测量图形中的物体距离。

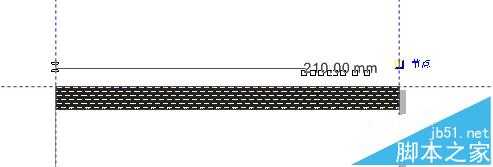

选择好测量的起点后，鼠标单击一下，然后在选择的终点上面再单击一下鼠标。这个时候，度量工具就会将该段距离的尺寸显示出来，单位是毫米。

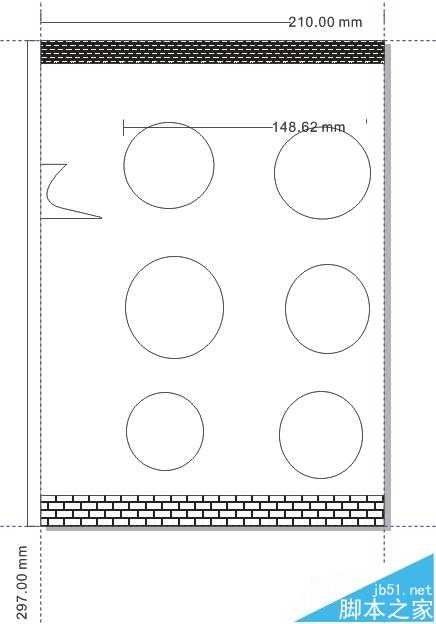

3、根据需要，标注所需要的尺寸，放置所需要的物体，调整其形状，这样，一张初步的图纸就形成了。
