在CorelDraw中绘图有时需要获取所绘曲线的长度和面积，但是CorelDraw中并没有CAD中那样方便的查看属性的工具，既然没有我们就需要制作一个可以计算的模块，下面我们就来看看详细的教程。
- 软件名称：
- CorelDRAW X8 官方中文安装特别版(附注册机+序列号)
- 软件大小：
- 12.1MB
- 更新时间：
- 2016-06-15立即下载

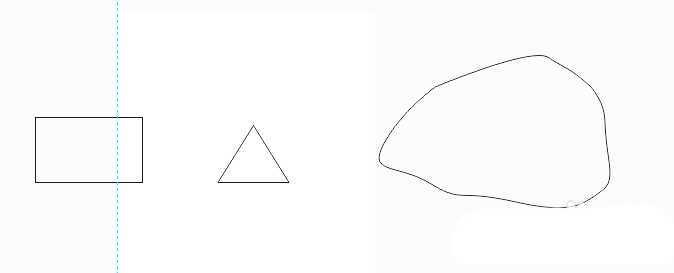

1、打开CorelDraw,新建文档绘制一个矩形、三角形、闭合的贝塞尔曲线，为后期测量距离和面积做准备。如下图。

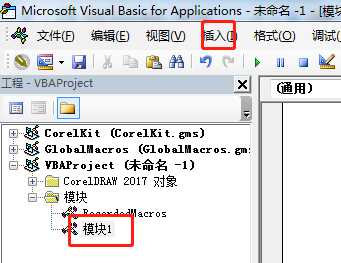

2、按Alt+F11打开VBA编辑器，点击菜单中的“插入”下面的“模块”，在左侧上部的工程管理器中显示“模块1”。双击“模块1”，在右侧代码窗口中输入代码。

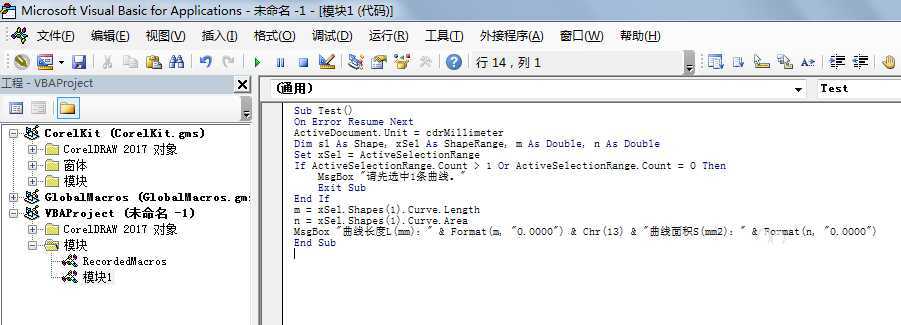

3、右侧代码窗口中拷贝如下代码：
Sub Test()
On Error Resume Next
ActiveDocument.Unit = cdrMillimeter
Dim sl As Shape, xSel As ShapeRange, m As Double, n As Double
Set xSel = ActiveSelectionRange
If ActiveSelectionRange.Count > 1 Or ActiveSelectionRange.Count = 0 Then
MsgBox "请先选中1条曲线。"
Exit Sub
End If
m = xSel.Shapes(1).Curve.Length
n = xSel.Shapes(1).Curve.Area
MsgBox "曲线长度L(mm)：" & Format(m, "0.0000") & Chr(13) & "曲线面积S(mm2)：" & Format(n, "0.0000")
End Sub

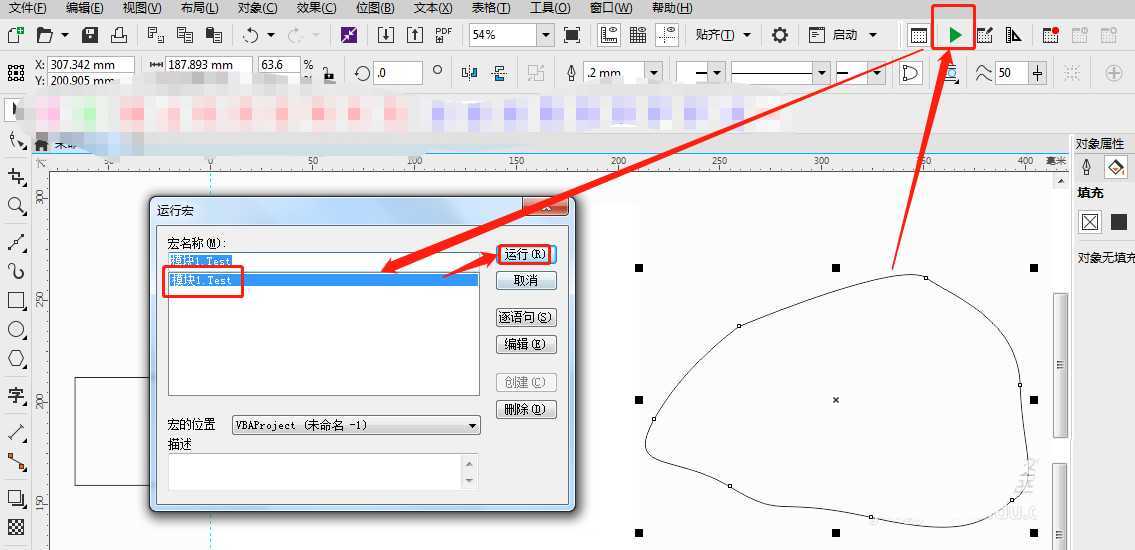

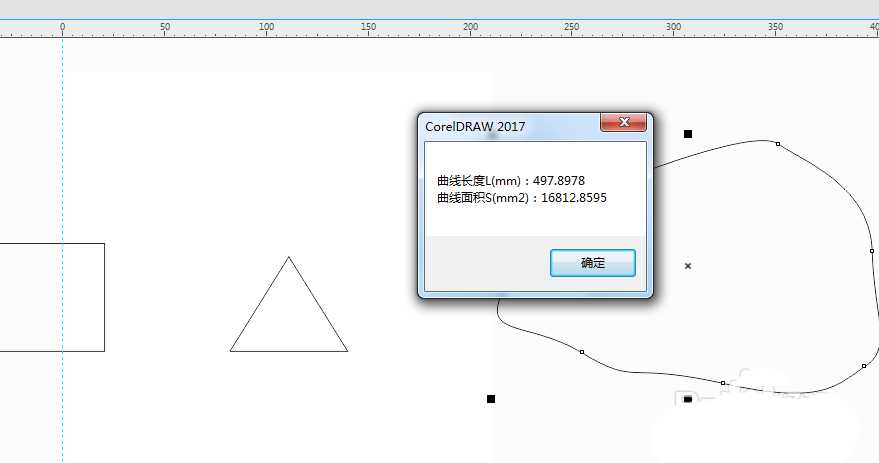

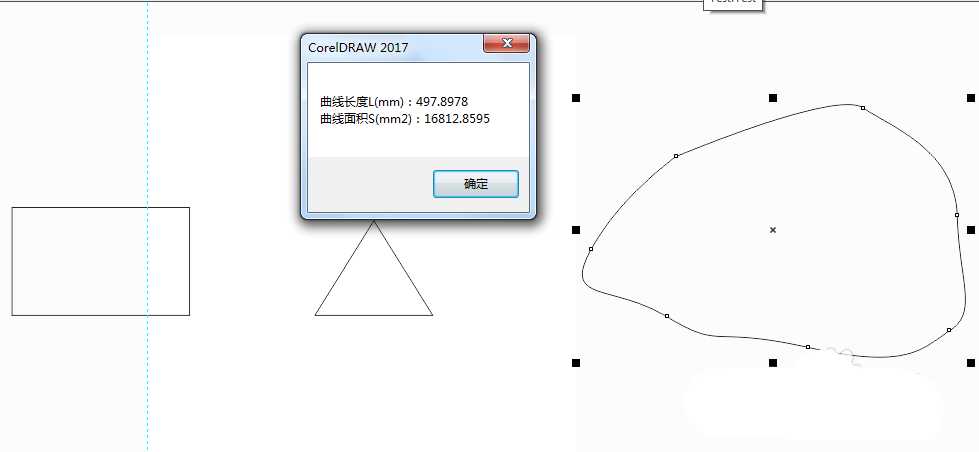

4、然后切换到CorelDraw绘图窗口，选中先前换的曲线，然后点击工具栏中的运行宏按钮，如图。弹出窗口中选择“模块1.Test”，然后点击“运行”，出现结果。

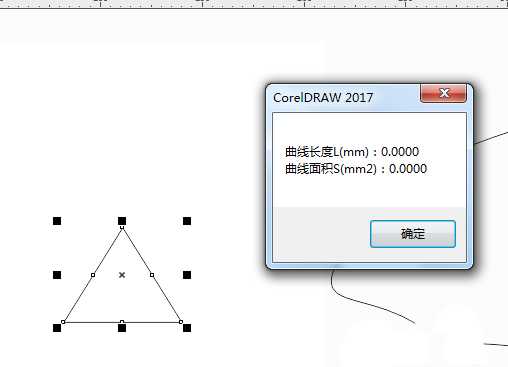

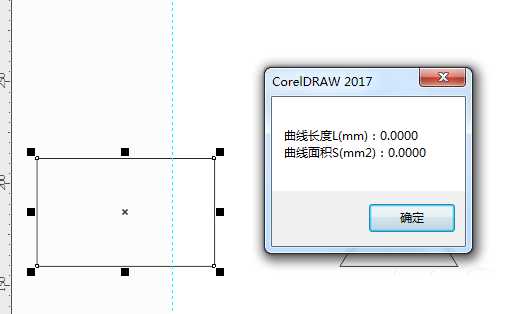

5、该函数只能计算曲线的长度和面积，对矩形和三角形等对象无效，下面是测试结果，均显示长度面积为0.如图。

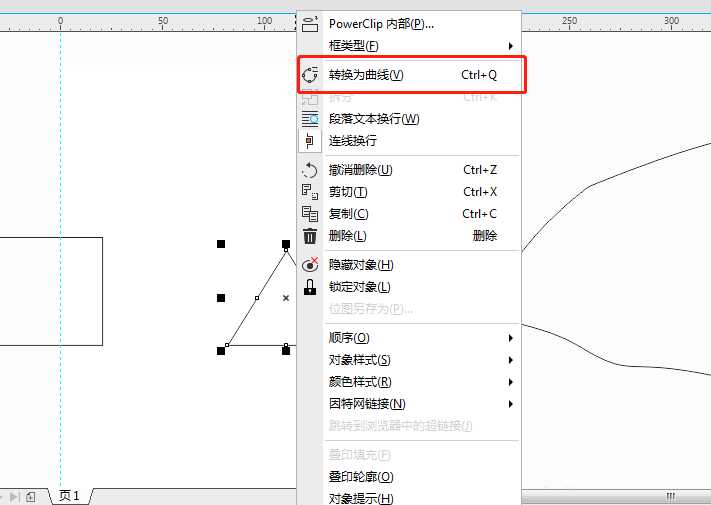

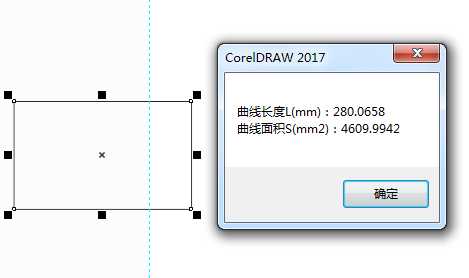

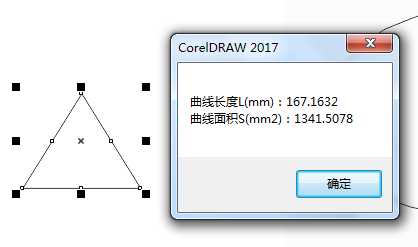

6、那么要计算矩形和三角形和长度面积怎么办呢？需要先选中它们，如选中三角形，然后点击右键，选择“转化为曲线”（快捷键Alt+Q），然后再进行测量就可以了，如下图。
以上就是cdr计算曲线图形的长度和面积的教程，希望大家喜欢，请继续关注。
